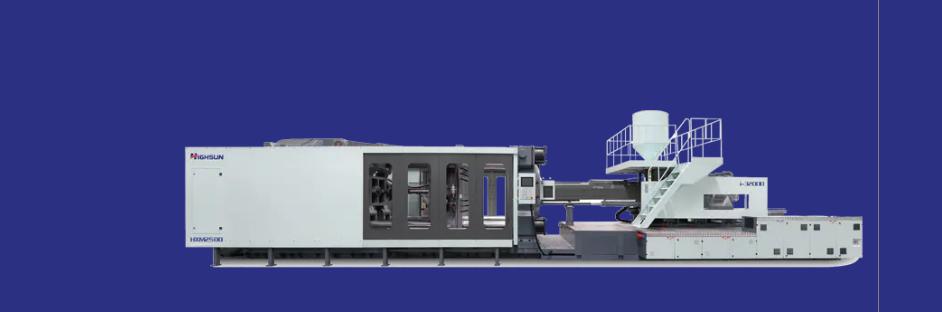

Servo enjeksiyonlu kalıplama makinesi nedir?

bir " servo enjeksiyonlu kalıplama makinesi" birincil güç kaynağı olarak servo motor kullanan bir tür enjeksiyon kalıplama ekipmanıdır. "Servo", sürücü sisteminin kontrol komutlarına hassas ve hızlı yanıt verme yeteneğini ifade eder.

1. Geleneksel Hidrolik Enjeksiyon Makinesi vs. Servo Enjeksiyon Makinesi

Geleneksel hidrolik enjeksiyonlu kalıplama makineleri: Bir hidrolik pompayı çalıştırmak için sabit hızlı bir asenkron motor kullanın. Hidrolik pompa sürekli olarak çalışarak sabit bir basınç ve akış hızı üretir. Makine, farklı işlemler (kalıp kapatma, enjeksiyon, tutma basıncı, soğutma, kalıp açma ve çıkarma gibi) için gereken basınç ve akış hızını ayarlamak için oransal valfler veya servo valfler kullanır.

Bu yöntemin dezavantajları şunlardır:
Önemli enerji israfı: Motor ve pompa sürekli olarak tam kapasitede çalışarak enerji tüketir. Makine soğurken veya beklerken bile sistem basıncını ve taşmayı sürdürmek için önemli miktarda enerji gerekir.
Hızlı yağ sıcaklığı artışı: Taşma ve sürtünme, ilave bir soğutma sistemi gerektiren önemli miktarda ısı üretir.
Yüksek gürültü: Sürekli çalışan pompa önemli miktarda gürültü üretir.
Sınırlı kontrol doğruluğu ve tepki hızı: Valf düzenlemesine bağlı olarak doğruluk ve hız, doğrudan motor kontrolünden daha düşüktür. Geleneksel tamamen elektrikli makineler, bilyalı vidalar veya senkron kayışlar gibi mekanizmalar yoluyla her bir hareket eksenini (kalıp kapatma, enjeksiyon ve çıkarma gibi) doğrudan tahrik etmek için birden fazla servo motor kullanır.
Avantajları arasında yüksek hassasiyet, temiz çalışma ve enerji verimliliği yer alır. Dezavantajları arasında karmaşık yapı, yüksek maliyet ve genellikle hidrolik modellere göre daha düşük sıkma kuvveti yer alır.

Servo Enjeksiyon Makinalarının Özellikleri ve Çalışma Prensipleri:
Çekirdek Güç Kaynağı - Servo Motor: Geleneksel sabit hızlı motorun yerini alır.
Kapalı Döngü Kontrol Sistemi:
Kontrolör, ayarlanan proses parametrelerine (basınç, hız ve konum) dayalı olarak komutlar verir.
Servo sürücü, servo motoru hassas bir şekilde döndürür.
Servo motor, sabit deplasmanlı bir hidrolik pompayı (tipik olarak dahili dişli pompa veya dalgıç pompa) doğrudan çalıştırır.
Motora veya pompaya monte edilen bir geri bildirim cihazı (kodlayıcı gibi), motorun hızını (pompanın çıkış akışına karşılık gelir) ve torku (pompanın çıkış basıncına karşılık gelir) gerçek zamanlı olarak izler.
Geri bildirim sinyali, gerçek değeri ayarlanan değerle sürekli olarak karşılaştıran ve sürücüye gönderilen komutu ayarlayan kontrol cihazına geri gönderilir ve çıkışın, mevcut çalışma aşaması için gereken akış ve basınçla tam olarak eşleştiğinden emin olmak için kapalı döngü bir kontrol sistemi oluşturulur. İsteğe bağlı yağ beslemesi:
Bu, servo hidrolik enjeksiyon kalıplama makinelerinin temel avantajıdır.
Sistem, motoru ve pompayı yalnızca bir eylem gerektiğinde çalıştırır ve hız ve tork (yani akış hızı ve basınç), o eylemin özel gereksinimlerine göre gerçek zamanlı olarak hassas bir şekilde ayarlanır.
Bir işlem tamamlandığında ve bir sonraki aşama başladığında (örneğin enjeksiyonun sona ermesi ve basıncın korunması gibi) veya makine soğutma veya bekleme modundayken, servo motor ve hidrolik pompa neredeyse hiç enerji tüketmeden tamamen durabilir.
Basıncı ve akışı düzenlemek, enerji kaybını ve yağın ısınmasını azaltmak için taşma valfine gerek yoktur.

Servo enjeksiyon kalıplama makinelerinin avantajları:
Enerji tasarrufu: Geleneksel hidrolik preslerle karşılaştırıldığında, ürün döngüsüne, proses parametrelerine ve makinenin kendisine bağlı olarak genellikle %30-%70 oranında enerji tasarrufu elde edilir.
Yüksek tepki hızı ve hassas kontrol: Servo motorun son derece hızlı tepki hızı ve hassas tork kontrolü, enjeksiyon hızı, tutma basıncı ve konum kontrolü gibi temel işlem parametrelerinin kontrol doğruluğunu ve tekrarlanabilirliğini büyük ölçüde artırır, böylece ürün kalitesini ve tutarlılığını artırır. Özellikle hassas kalıplama için uygundur. Daha Düşük Yağ Sıcaklığı: Enerji israfının önemli ölçüde azalması nedeniyle (özellikle taşma kayıplarının ortadan kaldırılması ve sürtünme ısısının azalması), hidrolik yağının sıcaklık artışı önemli ölçüde daha düşük olup, hidrolik yağın ve contaların ömrü uzatılır.
Düşük Gürültü: Motor düşük hızda çalışır veya çoğu zaman durdurulur, bu da geleneksel bir hidrolik presin sürekli çalışan gürültüsünden önemli ölçüde daha düşük gürültü seviyelerine neden olur.
Daha Yüksek Üretim Verimliliği: Daha hızlı tepki hızı bazen çevrim sürelerini kısaltabilir (örneğin kalıp açma ve kapama hızlanması sırasında).
Temiz ve Çevre Dostu: Daha düşük yağ sıcaklıkları, yağın oksidasyon ve sızıntı eğilimini azaltarak daha temiz bir çalışma ortamı sağlar.

Servo enjeksiyon kalıplama makineleri ile geleneksel hidrolik enjeksiyon kalıplama makineleri arasındaki yapısal farklar:
Temel fark güç tahrik ünitesinde yatmaktadır.
Geleneksel hidrolik presler: Sabit hızlı motorlu ölçüm pompası/değişken pompa oransal valf/servo valf.
Servo hidrolik presler: Servo motor ölçüm pompası, servo sürücülü, yüksek hassasiyetli geri bildirim cihazı.
Sıkıştırma mekanizması, enjeksiyon mekanizması, namlu vidası vb. dahil olmak üzere makinenin ana yapısı standart bir hidrolik presinkine benzer.

2. Servo enjeksiyonlu kalıplama makinelerinin genel hataları

(1) Servo sürücü alarmı/arızası:
Aşırı akım/aşırı yük: Mekanik sıkışma, aşırı yük (kötü yağlama, küf sorunu gibi), sürücü veya motorda dahili kısa devre, yanlış parametre ayarı.
Aşırı gerilim/düşük gerilim: Kararsız güç kaynağı gerilimi, fren direnci arızası veya yanlış seçim, aşırı rejeneratif enerji, sürücünün dahili hatası.
Aşırı ısınma: Yetersiz ısı dağıtımı (fan arızası, soğutucu üzerinde toz), yüksek ortam sıcaklığı, aşırı çalışma.
Kodlayıcı hatası/iletişim hatası: Kodlayıcı kablosu hasarı, zayıf temas, kodlayıcı hasarı, ciddi parazit, sürücü arayüzü sorunu.
Aşırı konum sapması: Ani veya aşırı yük değişimi, mantıksız yanıt parametresi ayarı, aşırı mekanik boşluk, enkoder geri besleme sorunu.

(2) Servo motor arızası:
Motorun aşırı ısınması: Aşırı yükte çalışma, zayıf ısı dağılımı, yüksek ortam sıcaklığı, sürtünmenin artmasına neden olan yatak hasarı, sarma sorunu. Motorda anormal gürültü/titreşim: Yatak aşınması veya hasarı, motor şaftının bükülmesi, gevşek veya hasarlı kaplin, yük dengesizliği, mekanik rezonans.
Motor dönmüyor/zayıf: Sürücü çıkışı yok, motor sargısı açık veya kısa devre yapıyor, güç kaynağı sorunu, fren (varsa) bırakılmıyor, parametre ayar hatası.

(3) Anormal sistem basıncı:
Yetersiz basınç: Servo pompanın yetersiz çıkışı (yetersiz motor hızı/torku, pompanın iç aşınması), basınç sensörü arızası/kalibrasyon ofseti, basınç ayar vanası arızası veya ayar hatası, taşma vanası arızası, silindirde ciddi sızıntı, yetersiz akışa neden olan yağ filtresi tıkanması.
Basınç dalgalanması/dengesizliği: Yağda hava, basınç sensörü arızası, yağda hava, basınç sensörü arızası, kararsız servo kontrol tepkisi, hidrolik valf (oransal basınç valfi gibi) sıkışmış veya arızalanmış, valf çekirdeğinin zayıf hareketine neden olan yağ kirliliği.
Aşırı basınç: Basınç sensörü arızası, basınç ayar vanası arızası, kontrol sinyali hatası.

(4) Hidrolik yağıyla ilgili sorunlar:
Aşırı yağ sıcaklığı: Soğutma sistemi arızası (soğutucu tıkanması, fan arızası, yetersiz soğutma suyu/yüksek sıcaklık), büyük enerji kaybına neden olan ciddi sistem sızıntısı, aşırı yüksek ortam sıcaklığı, yanlış yağ viskozite seçimi, yetersiz yağ hacmi.
Yağ kirliliği: Su girişi (emülsifikasyona ve paslanmaya neden olur), parçacık kirliliği (valflerin yapışmasına ve pompanın aşınmasına neden olur), oksidasyon ve bozulma (viskozite değişiklikleri ve çamur oluşumu). Bu, hidrolik sistem sorunlarının en yaygın ve en zararlı temel nedenidir.
Sızıntı: Gevşek bağlantılar, contaların eskimesi ve hasar görmesi, boru hatlarında veya silindirlerde/valf gövdelerinde hasar.

3. Servo Enjeksiyon Makineleri Hakkında Sıkça Sorulan Sorular

S1: Servo enjeksiyonlu kalıplama makinesi nedir?
A1: Bir servo motor kullanarak hidrolik pompanın veya mekanik bileşenlerin hareketini hassas bir şekilde kontrol eden bir enjeksiyonlu kalıplama makinesi. Temel prensibi "talep üzerine enerji"dir; enerji yalnızca hareket sırasında tüketilir ve motor hareketsizken durur, bu da %30-%70'e kadar enerji tasarrufu sağlar.

S2: Servo enjeksiyonlu kalıplama makineleri, geleneksel hidrolik presler ve tamamen elektrikli presler mi?
Cevap 2: Geleneksel hidrolik presler: Sabit hızlı motor tahliye vanası → Yüksek enerji tüketimi ve yüksek gürültü.
Tamamen elektrikli presler: Çoklu servo motorlarla doğrudan tahrik → Yüksek hassasiyet ve hidrolik yağ gerektirmez, ancak karmaşık yapı ve yüksek maliyet.
Servo hidrolik presler: Servo motorlar hidrolik pompaları çalıştırır → Enerji tasarrufunu, hassasiyeti ve yüksek sıkma kuvvetini dengeleyerek paranızın karşılığını en iyi şekilde verir.

S3: Servo sürücü "Aşırı Yük" (OL) alarmı verirse ne yapmalıyım?
Cevap3: Adım adım sorun giderme:
Makinenin sıkışıp sıkışmadığını kontrol edin (örn. kalıpta yabancı madde, yetersiz yağlama). Motor izolasyon direncini kontrol edin (sargı-toprak direncini > 5 MΩ ölçmek için bir multimetre kullanın).
Sürücü parametrelerini kontrol edin (motor gücü ayarı yanlışsa).

S4: Yavaşlamaya ne sebep olabilir?
A4: Anormal hidrolik yağı viskozitesi (yüksek sıcaklıklarda daha ince/düşük sıcaklıklarda daha kalın).
Filtre tıkalı → yetersiz akış (fark basıncı göstergesini kontrol edin).
Silindir contasında aşınma ve iç sızıntı (basınç tutma testiyle doğrulayın).
