Plastik enjeksiyon kalıplama makinesi nedir?

Nedir Plastik Enjeksiyon Makinası ?

Plastik enjeksiyon makinesi, katı plastik reçineyi erimiş bir duruma ısıtan ve daha sonra bu erimiş malzemeyi kontrollü basınç altında kapalı bir çelik kalıba zorlayan, burada soğuyup saniyeler ila birkaç dakika içinde bitmiş bir parça halinde katılaşan endüstriyel üretim ekipmanıdır. Bu ekipman kategorisi daha resmi olarak şu şekilde bilinir: enjeksiyon kalıplama makinesi ve otomotiv, paketleme, elektronik, ev aletleri ve tüketim malları üretim hatlarında kullanılan modern plastik kalıplama makinelerinin merkezinde yer almaktadır.

Herhangi bir plastik kalıplama makinesinin temel işi, ham reçine topaklarını, gruplar arasında takımları değiştirmeden, döngüden döngüye tekrarlanabilir, boyutsal olarak tutarlı bir parçaya dönüştürmektir. Sıkıştırma ünitesine monte edilen tek bir kalıp neredeyse aynı binlerce parça üretebilir; bu da enjeksiyon kalıplamanın pek çok endüstride yüksek hacimli plastik bileşenler için birincil üretim yöntemi olarak kalmasının bir nedenidir.

Bu kategorideki makineler genellikle ton cinsinden ifade edilen sıkma kuvvetine ve enjeksiyon ünitesinin tek bir döngüde ne kadar erimiş plastik dağıtabileceğini tanımlayan püskürtme boyutuna göre boyutlandırılır. Yaygın plastik enjeksiyon makinesi modellerinde sıkma kuvveti, konektörler ve kapaklar gibi küçük hassas öğeler için 100 tonun altından 100 tona kadar değişebilir. 3000 ton paletler, kutular ve otomotiv gövde panelleri gibi büyük parçalar için.

Plastik Enjeksiyon Makinesi Nasıl Çalışır?

Makine ister küçük hassas bir ünite olsun, ister büyük endüstriyel parçalar için yapılmış ağır tonajlı bir pres olsun, her enjeksiyon kalıplama pres döngüsü aynı dört aşamalı sırayı takip eder. Her aşamayı anlamak, çevrim süresi, sıkma kuvveti ve parça kalitesinin neden bu kadar yakından bağlantılı olduğunu açıklamaya yardımcı olur.

Sıkıştırma Aşaması

Kenetleme ünitesi, kalıbın iki yarısını birbirine kapatır ve kilitler; enjekte edilecek plastiğin basıncına karşı kalıbı kapalı tutmak için yeterli kuvvet uygular. Bu, aşağıda ayrıntılı olarak ele alınan bağlama kuvvetinin, makinenin ne kadar büyük veya kalın bir parçayı kaldırabileceği konusunda belirleyici faktör haline geldiği aşamadır.

Enjeksiyon Aşaması

Isıtılmış haznenin içindeki dönen bir vida, katı reçine topaklarını eritir ve erimiş plastiği bir nozülden kalıp boşluğuna iter. Enjeksiyon basıncı ve enjeksiyon hızı, malzeme ve parça geometrisine göre ayarlanır, böylece plastik soğumaya başlamadan önce boşluk eşit şekilde dolar.

Soğutma Aşaması

Boşluk dolduğunda, kalıp içindeki soğutma kanallarından ısı dışarı çekilirken kalıp parçayı tutmaya devam eder. Soğutma genellikle döngünün en uzun tek aşamasıdır ve duvar kalınlığının ne kadar süreceği üzerinde doğrudan etkisi vardır; bu ilişki bu makalenin ilerleyen kısımlarındaki döngü zaman çizelgesinde gösterilmiştir.

Fırlatma Aşaması

Parça şeklini koruyacak kadar soğuduktan sonra bağlama ünitesi açılır ve itici pimler bitmiş parçayı kalıptan dışarı iter. Daha sonra makine sıfırlanır ve sıra bir sonraki çekim için tekrarlanır.

Bugün Mevcut Plastik Kalıplama Makinesi Çeşitleri

Kalıplama makinesi plastik ekipmanı üreticileri genellikle makineleri, bağlama ve enjeksiyon ünitelerinin nasıl çalıştırıldığına göre gruplandırır. Aşağıdaki dört kategori, günümüzde üretim ortamlarında kullanılanların çoğunu kapsar ve birçok makine hattı aynı zamanda iki merdane tasarımı, yüksek hızlı hatlar ve iki malzemeyi tek çekimde birleştiren parçalar için oluşturulmuş çift renk sistemleri gibi özel serilere de ayrılır.

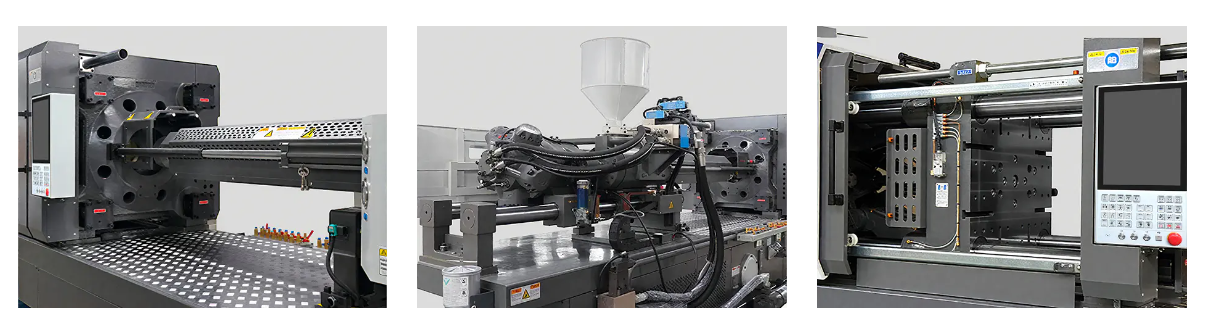

Plastik Enjeksiyon Makinesinin İçindeki Temel Bileşenler

Tahrik tipi ne olursa olsun, bir makine plastik kalıplama hattı birlikte çalışan aynı temel yapı taşlarına sahiptir. Her bir parçanın ne yaptığını bilmek, bir üretim düzenine geçmeden önce makine spesifikasyon sayfasını okumayı ve modelleri karşılaştırmayı kolaylaştırır.

• Enjeksiyon ünitesi : Reçine topaklarını eriten ve erimiş plastiği kalıba iten hazne, ısıtılmış varil ve vida.
• Sıkıştırma ünitesi : Enjeksiyon sırasında kalıbı kapalı tutan merdaneler, bağlantı çubukları ve mafsallı veya hidrolik mekanizma.
• Kalıp : Sabit ve hareketli merdaneler arasına monte edilen, parçayı şekillendiren takım.
• Kontrol sistemi : Her aşama için sıcaklığı, basıncı, hızı ve zamanlamayı yöneten operatör paneli ve kontrol cihazı.
• Tahrik sistemi : Sıkıştırma ve enjeksiyon hareketine güç sağlayan hidrolik pompa, servo motor veya elektrik motoru.
• Soğutma sistemi : Kalıbın içinde ve varilin çevresinde bulunan ve döngü sırasında ısıyı uzaklaştıran su veya yağ kanalları.
• İtici sistemi : Bitmiş parçayı soğuduktan sonra kalıptan dışarı doğru iten pimler veya plakalar.

Hassas enjeksiyon kalıplama işleme toleransları büyük ölçüde bu sistemlerin parçayla ne kadar iyi eşleştiğine bağlıdır; bu nedenle bileşen seçimi genel makine tonajı kadar önemlidir.

Kalıplama Makinelerinde Sıkıştırma Kuvvetini Anlamak

Sıkıştırma kuvveti, erimiş plastik basınç altında enjekte edilirken makinenin iki kalıp yarısını kapalı tutmak için uyguladığı kuvvet miktarıdır. Belirli bir parça için sıkıştırma kuvveti çok düşükse, kalıp enjeksiyon sırasında hafifçe çatlayabilir ve ayırma hattı boyunca ince plastiğin dışarı sızmasına neden olabilir; bu, genellikle parlama olarak bilinen bir kusurdur.

Sıkıştırma kuvveti genellikle ton cinsinden ölçülür ve kalıplanmakta olan parçanın öngörülen yüzey alanına ve malzemenin gerektirdiği enjeksiyon basıncına yakından bağlıdır. Daha büyük, daha düz parçalar genellikle benzer hacimdeki küçük, derin duvarlı parçalara göre daha fazla sıkma kuvvetine ihtiyaç duyar.

Grafiğin gösterdiği gibi, yaygın plastik kalıplama makinesi, ölçeğin altından itibaren değişir. 300 ton küçük parçalarda kullanılan kompakt makineler için 1600 ila 3000 ton Paletler, büyük kutular ve gövde panelleri gibi ekstra büyük bileşenler için ayrılmış ürün yelpazesi.

Enjeksiyon Kalıplama Çevrim Süresi Açıklaması

Döngü süresi, bir tam sıkma, enjeksiyon, soğutma ve çıkarma sırasını tamamlamak için gereken toplam süredir. Bir makinenin bir vardiyada kaç parça üretebileceğini tahmin etmek için kullanılan ana rakamlardan biridir.

Soğutma genellikle çevrim süresinin en büyük payını oluşturur ve duvar kalınlığı, soğutmanın ne kadar süreceğini belirleyen en büyük etkendir, çünkü parçanın dışarı atılacak kadar sert hale gelmesinden önce ısının daha kalın bir bölümden daha uzağa gitmesi gerekir.

Etrafında ince duvarlı bir kısım 1 mm 20 saniyenin çok altında bir sürede soğuyup dışarı çıkabilirken, bir parça 5 mm Duvarların aynı noktaya ulaşması, aynı makinede bile bir dakikadan fazla zaman alabilir.

Enjeksiyon Kalıplama Preslerinin Endüstrilerdeki Ortak Uygulamaları

Plastik enjeksiyon makinesinin çıktısı, bir ev aletinin mahfazasından bir arabanın iç kaplamasına kadar çoğu insanın fark ettiğinden daha fazla yerde ortaya çıkıyor. Aşağıdaki tablo, tek bir resmi araştırma yerine yaygın endüstri uygulamalarına dayalı olarak enjeksiyon kalıplama preslerinin en yoğun kullanımı nerede gördüğüne ilişkin genel bir referans görünümü vermektedir.

Otomotiv ve Taşımacılık

Tamponlar, iç kaplama panelleri, gösterge panelleri ve kaput altı muhafazalar, büyük parça boyutları ve zorlu boyut gereklilikleri nedeniyle sıklıkla yüksek tonajlı plastik kalıplama makinesi hatlarında üretilmektedir.

Ambalaj ve Tüketim Malları

Kapaklar, kapaklar, ince duvarlı kaplar ve ev eşyaları genellikle, çıktı hacminin parça hassasiyeti kadar önemli olduğu, genellikle servo tahrikli, daha hızlı bisiklet makinelerinde çalıştırılır.

Elektronik ve Ev Aletleri

Muhafazalar, konektörler ve dahili braketler sıkı toleranslar gerektirir; bu da servo enjeksiyonlu kalıplama makinelerinin ve hibrit sistemlerin tekrarlanabilir kontrolleri nedeniyle tercih edilme eğiliminde olduğu yerdir.

Üretim İhtiyaçlarınıza Göre Enjeksiyon Makinesi Nasıl Seçilir?

Doğru plastik enjeksiyon makinesini seçmek makine kataloğuyla değil parçayla başlar. Belirli bir işe hangi makine sınıfının uygun olduğuna genellikle birkaç temel faktör karar verir.

Kaba bir başlangıç noktası olarak tonaj gereksinimi genellikle parçanın öngörülen alanının malzemeye bağlı bir basınç faktörüyle çarpılması ve ardından parça karmaşıklığı marjının eklenmesiyle tahmin edilir. Takımları tamamlamadan önce bu hesaplamanın bir makine üreticisiyle birlikte yapılması, iş için küçük boyutlu veya gereksiz derecede büyük boyutlu bir presin seçilmesinin önlenmesine yardımcı olur.

Servo Enjeksiyonlu Kalıplama Makineleri ve Hidrolik Enjeksiyonlu Kalıplama Makineleri

Her iki makine tipi de daha önce açıklanan aynı dört aşamalı döngüyü tamamlar, ancak sıkıştırma ve enjeksiyon kuvvetini sağlama biçimleri enerji kullanımını, hassasiyeti ve atölyedeki gürültüyü etkileyecek kadar farklıdır.

Hidrolik Enjeksiyon Makineleri Nereye Gidiyor?

Hidrolik sistemler genellikle daha düşük bir yapısal karmaşıklıkta güçlü ham sıkıştırma kuvveti sağlar; bu nedenle büyük yapısal parçalar için kullanılan ağır tonajlı presler, tamamen elektrikli olmaktan ziyade hala genellikle hidrolik veya hibrittir.

Servo Enjeksiyon Makineleri Liderlik Yaptığı Yer

Servo tahrikli sistemler, bir pompayı sürekli çalıştırmak yerine, döngünün her aşamasında gereken güce tam olarak uyacak şekilde motor hızını ayarlar; bu, genellikle enerji tüketimini azaltır ve çalışma gürültüsünü azaltır, aynı zamanda hassas parçalar için tekrarlanabilirliği de artırır.

Ningbo Highsun Plastik Machinery Co., Ltd. Hakkında

Ningbo Highsun Plastic Machinery Co., Ltd., sektörde plastik makine üretimi merkezi olarak yaygın olarak bilinen bir bölge olan Ningbo'daki Beilun Bilim ve Teknoloji Parkı'nda bulunmaktadır. Fabrika birden fazlasını kapsıyor 120000 metrekare ve HIGHSUN marka enjeksiyon kalıplama makineleri üretmeye kendini adamıştır.

Yakınında inşa edilmiştir 20 yıl Odaklanmış gelişim ve birden fazlasından faydalanma 50 yıl Ana şirketinden aktarılan üretim tecrübesiyle HIGHSUN Machinery, Ningbo'da ilk 3 plastik enjeksiyon kalıplama makinesi üreticisinden ve Çin'deki ilk 10 plastik enjeksiyon makinesi üreticisinden biri haline geldi. İyileştirilmiş süreç yönetimi ve tutarlı üretim hedefleri, her ürün hattında operasyonel odak noktası olmaya devam ediyor.

Mevcut ürün yelpazesi elektrik ve yağ hibrit serilerini, iki merdaneli serileri, yüksek hızlı serileri, karışımsız çift renkli serileri, karışık çift renkli serileri, BMC serilerini, PET serilerini ve PVC serilerini kapsamaktadır ve sıkıştırma kuvvetini kapsamaktadır. 98 tondan 3000 tona . Standart serilerin dışında kalan üretim ihtiyaçları için özelleştirilmiş konfigürasyonlar da mevcuttur.

Highsun, lider bir yüksek performanslı enjeksiyon kalıplama makinesi markası oluşturmanın daha geniş amacı ile şirket içinde mükemmelliği ve kalıplama mükemmelliğini takip etmek olarak özetlenen müşteri odaklı bir felsefe etrafında çalışmaktadır.
