İki renkli ve tek renkli enjeksiyon kalıplama makineleri arasındaki farklar nelerdir?

Temel fark şudur: tek renkli enjeksiyonlu kalıplama makinesi döngü başına bir malzeme veya renk enjekte ederken, iki renkli enjeksiyon kalıplama makinesi tek bir otomatik döngüde iki farklı malzeme veya rengi enjekte eder — İkincil montaj veya sonradan işleme gerek kalmadan, çok malzemeli bitmiş bir parçanın üretilmesi. Bu ayrımın parça kalitesi, üretim verimliliği, takım yatırımı ve operasyonel karmaşıklık açısından geniş kapsamlı sonuçları vardır.

Hangi makinenin üretim ihtiyaçlarına uygun olduğunu değerlendiren üreticiler için karar, parça tasarım gereksinimlerine, üretim hacmine, malzeme uyumluluğuna ve uzun vadeli maliyet yapısına göre verilir. Aşağıdaki bölümler bu karşılaştırmanın her kritik boyutunu ayrıntılı olarak ele almaktadır.

Makine Yapısı ve Çalışma Prensibi

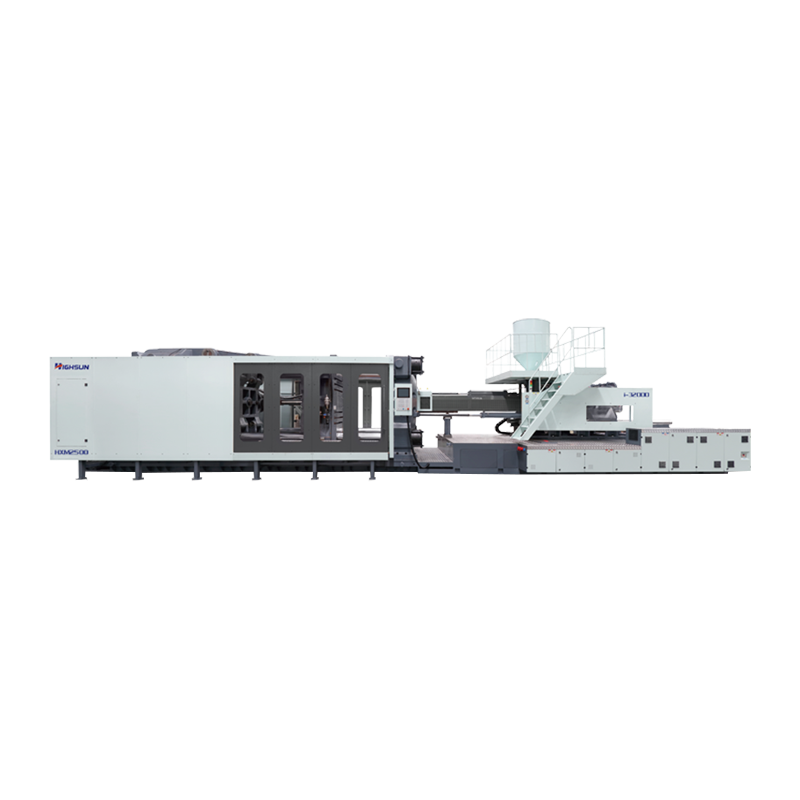

Tek Renkli Enjeksiyon Makinesi

Tek renkli (tek atımlı) enjeksiyonlu kalıplama makinesi, bir kalıpla eşleştirilmiş bir enjeksiyon ünitesinden oluşur. İşlem basittir: Plastik topaklar eritilir, yüksek basınç altında kapalı bir kalıp boşluğuna enjekte edilir, soğutulur ve bitmiş bir parça olarak dışarı atılır. Döngünün tamamı genellikle şu süreler arasında sürer: 10 ve 60 saniye parça geometrisine ve malzemesine bağlı olarak.

Makine yapısının nispeten kompakt olması ve kontrol sisteminin daha az karmaşık olması, onu dünya çapındaki ticari plastik parça üretiminin büyük çoğunluğu için standart seçim haline getiriyor.

İki Renkli Enjeksiyon Makinesi

İki renkli enjeksiyonlu kalıplama makinesi (bi-enjeksiyonlu veya çift atışlı makine olarak da adlandırılır) aşağıdakilerle donatılmıştır: iki bağımsız enjeksiyon ünitesi ve dönen veya indekslenen bir kalıp sistemi. Kalıpta iki takım boşluk bulunur. İlk çekimde birincil malzeme ilk boşluğu doldurur. Daha sonra kalıp döner (tipik olarak 180 derece) ve ikinci enjeksiyon ünitesi ikinci malzemeyi birinci alt tabaka üzerine kalıplar. Her iki atış da tek bir makine döngüsünde gerçekleşir.

Bu mimari, daha büyük bir makine alanı, daha gelişmiş bir kontrol sistemi ve hassas kalıp hizalaması gerektirir; ancak sonraki montaj işlemlerini tamamen ortadan kaldırır.

Bire Bir Karşılaştırma: Temel Parametreler

Üretim Verimliliği ve Çevrim Süresi

Tek malzemeli parçalar için tek renkli makineler en hızlı, en ekonomik çevrim sürelerini sunar. Bununla birlikte, bitmiş bir ürün iki malzeme gerektirdiğinde (örneğin, sert bir yapısal çekirdek üzerinde yumuşak dokunuşlu bir tutuş), tek renkli yaklaşım iki ayrı kalıplama işlemini, bir transfer adımını ve çoğunlukla yapıştırıcıyla birleştirmeyi veya mekanik montajı gerektirir. Bu sıralı iş akışı şunları ekleyebilir: Toplam üretim süresinin %30–50'si entegre iki renkli işlemle karşılaştırıldığında birim başına.

İki renkli bir enjeksiyonlu kalıplama makinesi bu adımları tek bir döngüde birleştirir. Bireysel döngü daha uzun olsa da (döndürme ve ikinci atımdan dolayı), karmaşık çok malzemeli parçaların genel verimi önemli ölçüde daha yüksektir. Endüstri verileri, uygulanabilir parçalar için iki aşamalı tek renkli süreçten iki renkli makineye geçişin, toplam üretim saatlerini %10 oranında azalttığını göstermektedir. %45'e kadar ölçekte.

Şekil 1: İki aşamalı tek renkli proses ile iki renkli enjeksiyon kalıplama makinesini karşılaştıran verimlilik ölçümleri (indeks: tek renkli = 100)

Parça Kalitesi ve Bağ Bütünlüğü

İki renkli enjeksiyon kalıplama makinesinin en önemli teknik avantajlarından biri, iki malzeme arasındaki bağın kalitesidir. İkinci malzeme hala sıcak olan birinci alt tabakaya enjekte edildiğinde arayüzey moleküler düzeyde difüzyon bağı — her iki malzemenin polimer zincirleri sınırda birbirine karışır. Bu, montaj sonrası elde edilebilecek herhangi bir mekanik bağlantı veya yapışkan bağdan temel olarak daha güçlü ve daha dayanıklı bir yapışma mukavemeti yaratır.

İki renkli aşırı kalıplanmış parçalar üzerindeki çekme testleri tipik olarak arayüzey bağ kuvvetlerini gösterir. 3–8 MPa ABS'ler/TPE veya bilgisayar/TPU gibi uyumlu malzeme eşleşmeleri için - genellikle daha yumuşak malzemenin çekme mukavemetini aşar, bu da parçanın bağlanma kopmadan önce dökme malzemede kopması anlamına gelir.

Tek renkli birleştirilmiş parçalar, doğası gereği yapışma performansı ve bağlantı geometrisi nedeniyle sınırlıdır. Otomotiv iç kulpları veya tıbbi cihaz kulpları gibi yüksek stresli veya yüksek döngülü uygulamalarda bu fark, ürün güvenilirliği ve mevzuata uygunluk açısından kritik öneme sahiptir.

Enerji Tasarruflu İki Renkli Enjeksiyon Makinesi: Büyüyen Bir Öncelik

Enerji tüketimi enjeksiyon kalıplamada önemli bir işletme maliyetidir. İster tek ister iki renkli olsun, geleneksel hidrolik enjeksiyon kalıplama makineleri, hidrolik sistem çevrimler arasında boştayken bile sürekli olarak enerji tüketir. Çağdaş enerji tasarruflu iki renkli enjeksiyon kalıplama makineleri Bu sorunu, sürekli olarak güç sağlamak yerine isteğe bağlı olarak güç sağlayan servo-hidrolik veya tamamen elektrikli tahrik sistemleriyle ele alın.

Enerji Tasarrufu Nasıl Sağlanır?

• Servo tahrikli hidrolik pompalar Gerçek yük talebini karşılamak için motor hızını gerçek zamanlı olarak ayarlayarak boşta durum güç tüketimini %10'a kadar azaltır. %70 Sabit hızlı hidrolik sistemlerle karşılaştırıldığında.
• Tamamen elektrikli tahrik sistemleri hidrolik devreleri tamamen değiştirerek yağ ısıtma kayıplarını ortadan kaldırır ve toplam enerji tasarrufu sağlar. %30–60 geleneksel hidrolik modellere kıyasla makine başına.
• Rejeneratif frenleme elektrikli makinelerde yavaşlama aşamaları sırasında kinetik enerjiyi geri kazanarak güç kaynağına geri besler.
• Hassas sıcaklık kontrolü Bölgeye özgü varil ısıtması, başlatma sırasında ve döngüler arasında termal enerji israfını azaltır.

İki Renkli Makinelerde Enerji Verimliliği Neden Daha Önemli?

İki renkli bir enjeksiyon kalıplama makinesi iki enjeksiyon ünitesini, iki varil ısıtıcısını ve bir döner kalıp mekanizmasını aynı anda çalıştırdığından, temel güç tüketimi doğası gereği tek renkli bir makineden daha yüksektir. Enerji tasarrufu teknolojisini iki renkli makinelere uygulamak bu nedenle orantılı olarak daha büyük mutlak tasarruf sağlar. Yüksek hacimli bir tesis çalışıyor 10 adet enerji tasarruflu iki renkli enjeksiyon kalıplama makinesi geleneksel eşdeğer makinelere kıyasla yıllık elektrik tüketimini gerçekçi bir şekilde yüzlerce megawatt saat azaltabilir; hem işletme maliyetlerinde hem de karbon ayak izinde anlamlı bir azalma.

Şekil 2: İki renkli enjeksiyon kalıplama makineleri için tahrik teknolojisi türüne göre bağıl enerji tüketimi

Takım ve Kalıp Gereksinimleri

Kalıp tasarımı, iki makine tipi arasındaki karmaşıklığın ve maliyet farkının en belirgin olduğu yerdir.

• Tek renkli kalıplar standart yolluk sistemlerine sahip geleneksel boşluk ve maça takımlarıdır. Kalıp teslim süreleri genellikle 4-8 hafta bir üretim aracı için ve tasarım süreci endüstri genelinde iyi yapılandırılmıştır.
• İki renkli kalıplar döner plaka üzerinde tam olarak hizalanması gereken iki uyumlu boşluk seti gerektirir. Çekirdek yarımı atışlar arasında 180 derece dönmektedir, dolayısıyla her iki boşluk konumu da geometrik olarak tutarlı parçalar üretmelidir. Kalıp teslim süreleri genellikle 8-14 hafta ve tasarım mühendisliği daha yüksek uzmanlık gerektirir.
• İki renkli kalıplar da dikkatli olmayı gerektirir kapı yerleştirme mühendisliği birinci alt tabakanın enjeksiyon basıncı altında deforme olmasını önlemek için ikinci atış için.
• Döner mekanizmanın ilave mekanik karmaşıklığı nedeniyle, iki renkli takımlar için kalıp bakım aralıkları genellikle daha kısadır.

Her Makine Tipi İçin Tipik Uygulama Senaryoları

Tek Renkli Makine Ne Zaman Seçilmeli?

• Çoklu malzeme işlevi gerektirmeyen tek bir malzemeden yapılmış parçalar
• Kapaklar, kapaklar, kaplar ve yapısal muhafazalar gibi yüksek hacimli ticari parçalar
• Takım esnekliğinin birim başına verimlilikten daha önemli olduğu kısa vadeli veya prototip üretimi
• Sermaye ekipmanı için sınırlı alan veya bütçeye sahip operasyonlar

İki Renkli Enjeksiyon Makinesi Ne Zaman Seçilmeli?

• Otomotiv iç mekanları: Sert yapısal plastiği yumuşak dokunuşlu üst kalıp katmanlarıyla birleştiren direksiyon simidi tutma yerleri, kapı kolları ve gösterge panelleri
• Tüketici elektroniği: İki renkli muhafazalar, opak yüzeyler üzerinde şeffaf pencereler ve dokunsal düğme yüzeyleri
• Tıbbi cihazlar: Bağın katı temizlik ve katmanlara ayırma standartlarını karşılaması gereken, yumuşak parmak tutma yerlerine sahip şırınga gövdeleri
• Elektrikli aletler ve el aletleri: Sert polimer çekirdekler üzerinde ergonomik yumuşak kavramalı tutma yerleri
• Tüketici ürünleri: Estetik renk ayrımı veya malzeme işlevsellik farklılaşması gerektiren diş fırçası sapları, mutfak eşyaları ve spor malzemeleri

İki Renkli Kalıplamada Malzeme Uyumluluğu

Tüm malzeme kombinasyonları iki renkli enjeksiyon kalıplamaya uygun değildir. İki malzemenin olması gerekir uyumlu erime sıcaklıkları ve kimyasal afinite Yeterli arayüzey bağlanmasını sağlamak için. Aşağıdaki tabloda ortak uyumlu eşleştirmeler özetlenmektedir:

Operatör Becerisi ve Bakım Konuları

Tek renkli makineler endüstri standardıdır ve çoğu makine operatörü bu konuda eğitimlidir. Kurulum, sorun giderme ve rutin bakım prosedürleri iyi belgelenmiştir ve geniş çapta anlaşılmıştır.

İki renkli enjeksiyon kalıplama makineleri daha yüksek seviyede operatör uzmanlığı gerektirir. Ek eğitim gerektiren temel alanlar şunlardır:

• Çift enjeksiyonlu parametre yönetimi: Her enjeksiyon ünitesinin doğru şekilde ayarlanması ve dengelenmesi gereken bağımsız basınç, hız, sıcaklık ve zamanlama profilleri vardır.
• Kalıp döndürme sistemi bakımı: Dönen merdane mekanizması, yatakların, hizalama pimlerinin ve hidrolik veya servo dönüş aktüatörlerinin periyodik muayenesini gerektirir.
• Malzeme temizleme prosedürleri: Renk veya malzeme değişiklikleri arasında iki fıçıyı temizlemek, tek fıçılı makineye göre daha fazla malzeme ve zaman gerektirir.
• Süreç doğrulama: İki renkli bir parçanın doğrulanması, özellikle tıp veya otomotiv gibi düzenlemeye tabi endüstrilerde genellikle daha kapsamlı yeterlilik çalışmaları gerektirir.

Sıkça Sorulan Sorular

S1: Tek renkli bir makine, ek adımlarla iki renkli enjeksiyonlu kalıplama makinesiyle aynı sonucu üretebilir mi?

Tek renkli bir makine, eklemeli kalıplama veya sıralı montaj yoluyla çok malzemeli parçalar üretebilir, ancak bağ gücü, döngü verimliliği ve boyutsal tutarlılık genellikle daha düşük olacaktır. Çok malzemeli parçaların yüksek hacimli üretimi için iki renkli enjeksiyonlu kalıplama makinesi amaca uygun bir çözümdür.

S2: Enerji tasarruflu iki renkli enjeksiyon kalıplama makinesinin geleneksel hidrolik modele göre tipik enerji tasarrufu nedir?

Servo-hidrolik enerji tasarruflu iki renkli enjeksiyon kalıplama makineleri genellikle enerji tüketimini şu şekilde azaltır: %30–50 Sabit hızlı hidrolik modellerle karşılaştırıldığında. Tamamı elektrikli modeller, varan oranlarda tasarruf sağlayabilir %60 Optimum çalışma koşulları altında.

S3: İki renkli bir kalıbın tasarımı ve üretimi standart bir kalıpla karşılaştırıldığında ne kadar zaman alır?

İki renkli kalıplar genellikle 8-14 hafta bir üretim aracı için, buna kıyasla 4-8 hafta Dönen boşluk sistemi ve çift kapı tasarımı için gereken ek mühendislik nedeniyle standart tek renkli kalıp için.

S4: Tüm malzeme kombinasyonları iki renkli enjeksiyon kalıplamaya uygun mu?

Hayır. İki malzemenin uyumlu işlem sıcaklıklarına ve arayüzlerinde yeterli kimyasal afiniteye sahip olması gerekir. Yaygın başarılı eşleştirmeler arasında ABS/TPE, PC/TPU ve PP/TPO bulunur. Uyumsuz malzemeler zayıf bağlara veya katmanlara ayrılma hatalarına yol açacaktır ve işleme başlamadan önce malzeme tedarikçisi verileri ve süreç testleri yoluyla doğrulanmalıdır.

S5: İki renkli enjeksiyon kalıplama makinesi düşük hacimli veya prototip üretimine uygun mu?

Genel olarak iki renkli makineler, takım yatırımı ve makine karmaşıklığının birim başına tasarruf ve kalite gereklilikleri ile doğrulandığı orta ila yüksek hacimli üretim için en uygunudur. Prototip oluşturma veya çok düşük hacimler için, standart tek renkli bir makinede önceden kalıplanmış kesici uçlar kullanılarak üst kalıplama genellikle daha uygun maliyetlidir.

S6: İki renkli enjeksiyonlu kalıplama makinesinde döner merdane mekanizması nasıl çalışır?

İlk atış enjekte edildikten ve kısmen soğutulduktan sonra, hareketli plaka (kalıbın çekirdek yarısı takılıyken) merkezi ekseni üzerinde 180 derece döner. İlk atım alt tabakası artık ikinci enjeksiyon ünitesinin boşluğunun önüne konumlandırılmıştır. Kalıp tekrar kapatılır, ikinci malzeme alt tabakanın çevresine veya üzerine enjekte edilir ve soğuduktan sonra bitmiş iki malzemeli parça çıkarılır. İlk atış boşluğu aynı anda yeni bir ilk atış enjeksiyonunu alır, bu da her iki boşluğun da her döngüde üretken olduğu anlamına gelir.
